Las placas Arduino / Genuino detectan el entorno al recibir
entradas de muchos sensores y afectan su entorno al controlar luces, motores y
otros actuadores. Las placas Arduino / Genuino son la plataforma de desarrollo
de micro-controladores que estará en el corazón de sus proyectos. Al hacer algo,
construirá los circuitos y las interfaces para la interacción y le indicará al
micro-controlador cómo interactuar con otros componentes. Aquí la anatomía de
Arduino / Genuino Uno.
- Pines digitales Utilice estos pines con digitalRead
(), digitalWrite () y analogWrite (). analogWrite () funciona solo
en los pines con el símbolo PWM.
- Pin 13 LED El único actuador integrado en su
placa. Además de ser un objetivo útil para su primer boceto de
parpadeo, este LED es muy útil para depurar.
- LED de encendido Indica que su Genuino está
recibiendo energía. Útil para depurar.
- Microcontrolador ATmega El corazón de tu placa.
- Entrada analógica Utilice
estos pines con analogRead ().
- Pines GND y 5V Use estos pines para proporcionar energía
y tierra de + 5V a sus circuitos.
- Conector de alimentación Esta es la forma de energía que su
Genuino cuando se ' s no conectado a un puerto USB para la
alimentación. Puede aceptar voltajes entre 7-12 V.
- LED TX y RX Estos LED indican la comunicación
entre su Genuino y su computadora. Espere que parpadeen rápidamente
durante la carga de bocetos, así como durante la comunicación en
serie. Útil para depurar.
- Puerto USB Se utiliza para alimentar su
Genuino Uno, cargar sus bocetos en su Genuino y para comunicarse con su
boceto Genuino (a través de Serial. Println (), etc.).
- Botón de reinicio Reinicia el microcontrolador
ATmega.
CODIGO:
void setup() {
// put your setup code here, to run once:
pinMode(13,OUTPUT);
}
void loop() {
// put your main code here, to run
repeatedly:
digitalWrite(13,HIGH);
delay(1000);
//digitalWrite(13,LOW);
//delay(1000);
}
PROGRAMA 2: PRENDER 3 LEDS:
CODIGO:
const int led1=10;
const int led2=9;
const int
led3=8;
void
setup() {
// put your setup code here, to run once:
pinMode(led1,OUTPUT);
pinMode(led2,OUTPUT);
pinMode(led3,OUTPUT);
}
void loop()
{
// put your main code here, to run
repeatedly:
digitalWrite(led1,HIGH);//led_verde
delay(5000);
digitalWrite(led1,LOW);//led_verde
delay(2000);
digitalWrite(led2, HIGH);//amarillo
delay(3000);
digitalWrite(led2, LOW);//amarillo
delay(1000);
digitalWrite(led3, HIGH);//rojo
delay(6000);
digitalWrite(led3, LOW);//rojo
delay(1000);
}

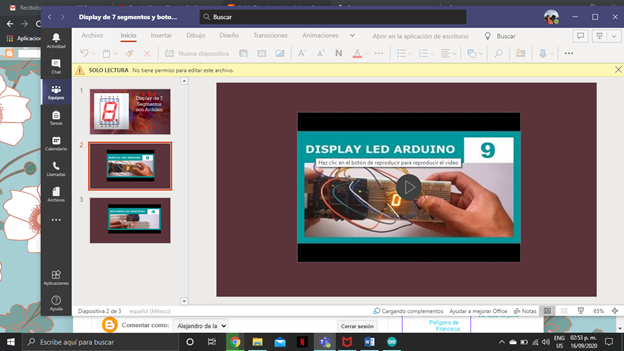

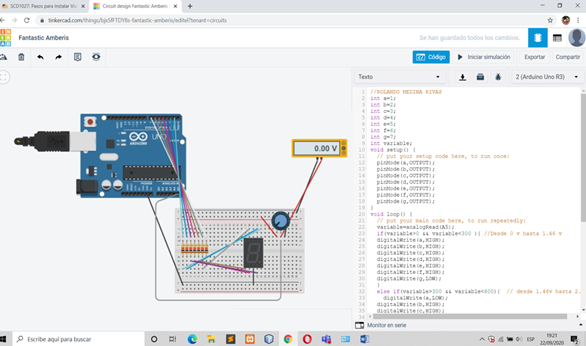

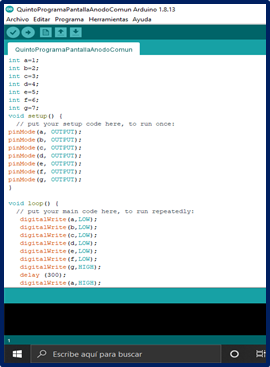

Practica en display de 7 segmentos:
El día lunes lo que vimos fue la explicación del display de 7 segmentos vimos cómo es que funciona con las diferentes letras que este lleva(A,B,C,D,E,F,G). Su programación del de diferentes números.

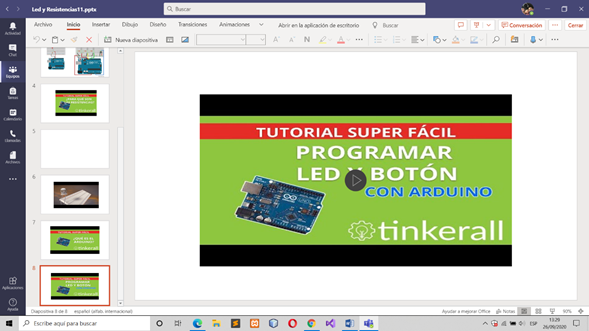

El día miércoles la maestra
nos puso un video referente a los pulsadores en arduino uno que también a su
vez los pulsadores son conocidos como botones.
En el video nos hablaba de
cómo funcionan los pulsadores y como configurarlos pasó a paso.
El día jueves varios de mis

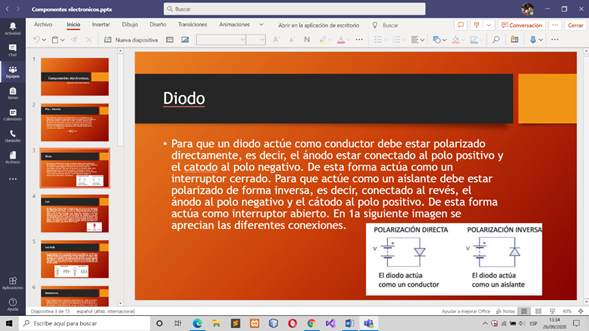

compañeros dieron una presentación de los componentes de arduino uno y cuál es
la función de cada uno de ellos como por ejemplo los leds, sensores de agua y
humedad, protoboard, etc.
